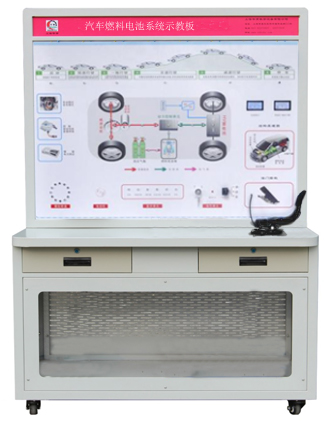

HY-QCX307汽车燃料电池实训台一、产品简介：汽车燃料电池系统示教板是根据新能源纯电动汽车氢燃料电池系统的工作原理，动态展示燃料电池系统的运行状态，通过部件

HY-QCX307汽车燃料电池实训台

一、产品简介：
汽车燃料电池系统示教板是根据新能源纯电动汽车氢燃料电池系统的工作原理，动态展示燃料电池系统的运行状态，通过部件的实训操作，直观的了解氢燃料电池的工作原理模拟工作状况，适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及新能源汽车维修工等相关工种的汽车教学培训。

二、 结构组成：
1220mm*660*1850mm箱柜、氢燃料电池、氢燃料电池控制器、加速旋钮、DNR档位开关、DC-DC转换器、输出40A电流可调电源箱、前后驱动电机、2个轮胎、电机控制器、电压表、电流表、氢气储气罐、氢气压力表、大功率电解槽、纯净水储水桶、灯光原理演示区、故障设置系统、数据测量端子、产品合格证、实训指导资料等。
三、实训项目
氢燃料电池的结构组成认知了解实训；
燃料电池工作原理实训；
燃料电池发电的操作演示实训
电解槽的零部件认知与了解实训
电解槽的工作原理实训
制氢的操作过程演示实训
燃料汽车的基本结构与原理演示
燃料电池的动态跑马灯能量演示
DC-DC零部件认知了解实训
DC-DC工作原理实训
整车控制器的工作原理实训
电机控制器的工作原理实训
电池管理系统对电池的管理实训
能实时采集电池各运行状态参数；
能实现电池故障的自检诊断及报警；
具有电池系统的高压保护；
能实现系统设置及故障诊断与排除
四、主要功能
1、功能原理；该设备采用氢燃料电池为基础，设备展示氢燃料电池的结构原理，工作原理及工作流程的动态流程。
2、展示功能：示教板上安装有大功率氢燃料电堆，用于发电使用，以驱动电机运转。底部安装有大功率电解槽，用于实现氢气的制造。
面板上部安装有氢燃料电池发电的动态原理指示灯。
3、动态运行功能：操作设备，首先制氢——进入电池进行发——进入DC-DC模块——电机控制器——驱动电机——轮胎，动力输出。
4、识图功能：检测面板上绘有高清相关系统的电路原理图、提供识图、读图、绘图等技能
五、技术参数
1. 效率 ≥53%
2. 氢气纯度 99.99%
3. 氢气压力 0.05Mpa
4. 耗氢量 432ml/min
5. 工作环境温度 25℃
6. 工作环境湿度 60%
7. 储存环境温度
8. 外接电源：交流 220V±10%，不低于 50Hz
9. 工作电压：直流 12V
10. 工作温度不低于-40℃～+50℃范围；
11. 外形尺寸：长:1240mm，宽:660mm，高:1850mm；
12. 工作台：长:1220mm，宽:420mm；
13. 电机类型：模拟驱动
14. 系统电源：220V/DC12V
15. 工具箱:2 个
16. 箱柜:1 个
