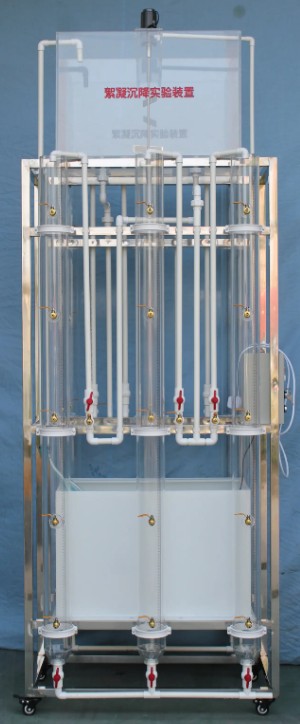

HYEP-G17型絮凝沉降实验装置（6组）

一、产品概况

本设备为絮凝沉淀实验装置，专为研究絮凝颗粒沉降特性及设计参数测定而开发。通过透明沉淀柱模拟絮凝颗粒动态沉降过程，结合多点取样分析，验证絮凝沉淀理论模型。设备采用有机玻璃材质可视化设计，配置多组独立沉淀柱及取样系统，适配实验室级静态试验需求，满足教学与科研场景需求。

二、主要参数和配置

1. 技术参数

沉淀柱规格：Φ100mm×1700mm（透明有机玻璃，壁厚6mm）

处理单元数量：6组独立沉淀柱

电源：AC220V/功率200W

水泵性能：流量25L/min，扬程5m，功率150W

2. 核心配置

沉淀柱系统：

6组有机玻璃沉淀柱，含溢流管、取样管、标尺；

每柱配5个铜制取样口（共30个），支持分层采样；

原水处理模块：

PVC材质原水箱（带放空阀）；

不锈钢搅拌装置（25W，转速90rpm可调）；

动力与控制模块：

不锈钢潜水泵（150W）；

电控箱（含漏电保护、电压表、开关）；

辅助组件：

UPVC管道阀门、不锈钢或铝型材实验台架（带万向轮）。

三、应用场景

1. 教学

适用课程：环境工程《水处理技术》《沉淀动力学》实验课；

功能演示：观察絮凝颗粒沉降轨迹，学习取样数据整理方法。

2. 科研

参数测定：验证埃肯费尔德修正系数，优化沉淀池设计参数；

模型研究：分析絮凝颗粒碰撞、破碎对沉降效率的影响。

3. 企业

工艺模拟：环保企业用于小型絮凝剂效能对比测试；

技术培训：污水厂员工沉淀工艺原理培训。
