一、技术参数
1.输入电源：单相三线～220V±10%，50Hz
2.装置容量：＜3kVA
3.外形尺寸：≥1600mm×600mm×1900mm
4.设备功率：≥1.5KW
★5.具备物联网控制功能,可通过手机 APP 软件开启或关 闭，可远程调节空气调节设备制冷、制热温度、运行模式、 调节风速等。
二、设备配置功能

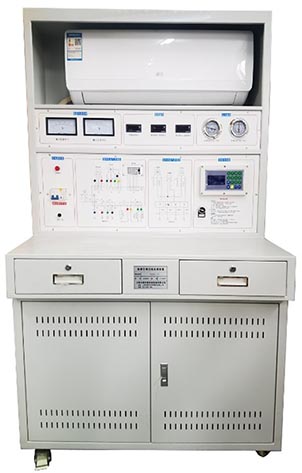

实训装置由实训屏、空气调节设备室外机组、空气调节 设备室内机组、测量仪表、实训台等组成。
1.实训屏
1）实训屏采用钣金亚光密纹喷塑结构，上部安装有变频 空气调节设备室内机，安装空间尺寸：≥（长）1600mm*（高） 420mm*（深）290 mm，需要保证足够维修操作空间，顶部使 用网孔板，保证回风；
2）下部为实训接线操作区，采用铝制面板，变频空气调节设备的内机控制电路板及外机控制电路板安装至面板右侧 并用亚克力罩住，能够看到主板内部，内外机电路板旁印刷 电路板接线图；
3）电路板的输入输出接口用导线引出至 UK 端子，再由 导线连接至中继端子。室内机及室外机传感器、执行器也连 接至 UK 端子，供学员进行元件检测、接线练习及实训考核；
4）室内机显示板也连接至 UK 端子；
5）在内外机电路板强电线路中串联保险管，防止线路错接烧毁器件。
2.空气调节设备室内外机
实训空气调节设备室内机需带电子膨胀阀，室外机电路板需为变频板；
3.温度检测单元
提供 6 只温度表，三位半数显，分别测量进风口温度、出风口温度、冷凝器进出口温度和蒸发器进出口温度；
4.压力检测单元
提供 2 只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧压力；
5.实训台
实训台上部设置有 2 个带锁抽屉用于存放资料，下部有空气调节设备外机机 1 套，脚轮轮子采用≥3 寸尼龙轮；实训台侧面安装有室内外机阀门，室内外机连接管可以更换。
★6.智能电源管理系统
1）控制系统由无线远程实训台电源管理终端和实训室安全管理平台软件组成；
2）无线远程实训台电源管理终端需教师输入正确密码才能启动电源，避免学员误操作；
3）无线远程实训台电源管理终端由≥2.8 寸显示屏和数 据采集模块组成，实时显示实训台电流值、电压值、有功功 率值、无功功率、功率因数、频率等参数；
4）输入正确密码登录后可设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报 警开与关、过流报警值；
5）登录后可进行报警记录查看，可以更改登录密码，系统对时、模式设置、热点配网；
6）通过 APP 软件可以查询电源管理终端电源开关状态， 具备单独开启或关闭学生实训台电源、全部开启或全部关闭 实训台电源、定时预约开启或关闭实训台电源功能；
7）APP 软件实时显示设备温度、用电量柱状图、有功功率、无功功率、功率因数、电网频率；
7.智能教学测控系统
系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。
