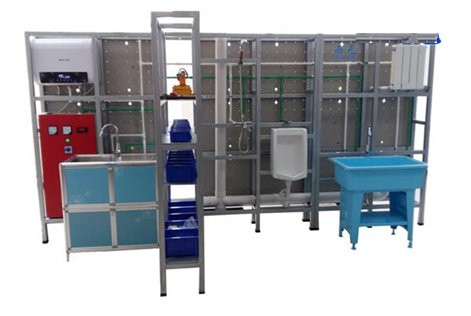

实训台主体由 单面边长30.5mm+中缝9mm+边长30.5mm的7070mm 铝型材骨架和优质多层生态板组合而成，型材框架采用专用角槽连接，结实稳固，型材立

 实训台主体由 单面边长30.5mm+中缝9mm+边长30.5mm的70×70mm 铝型材骨架和优质多层生态板组合而成，型材框架采用专用角槽连接，结实稳固，型材立柱底部装有专用黑色高度可调节底角，为确保为成熟产品。

（1）H 字形布置：

长：4242mm、宽 :5498mm、高 :2472mm，

（2）铝型材骨架：

1200mmX600mmX2200mm(长 X 宽 X 高)；

（3）多层生态板：组成 2 个 A 安装面、4 个 B 安装面、和 2 个 C 安装面，

A 安装面 4242mmX2472mm(长 X 高)；

B 安装面 1600mmX2472mm(长 X 高)；

C 安装面 2400mmX2472mm(长 X 高)

安装面表面铺设多层生态木工板。

二、多功能工具桌（1台）

在工具桌上面能够进行钳工、套螺纹、检测、维修、组装 等操作；工具桌分上下两层，上层桌面尺寸 1505x705mm，下层 储物层尺寸 1440x640mm；主体框架采用2.0mm厚度钣金焊铸而成，底部安装有福马轮，方便移动及锁止，桌板采用实木木板，工具桌表面铺设有 1.5mm 厚度的绝缘胶垫，工具桌两端分别安装 8 寸台虎钳与 10-165mm 链虎钳。

三、工具车（1件）

7 抽+侧抽+抽屉自锁+不锈钢分格台+静音轮 ;

尺寸规格：885×455X960mm

四、物料架（1件）

2000×600×2000mm

五、空压机（1台）

550W-30L  0.8MPa(或气源)

六、智能卫浴系统（1套）

卫浴系统包括安装系统，挂墙式马桶、挂墙式洗脸盆和挂墙式花洒，国际知名一线品牌卫浴产品。

（1）壁挂式马桶：挂墙式，冲水面板，尺寸:560x370x450mm,冲水方式:超漩虹吸式，需满足“管道与制暖”赛项竞赛使用需求。

（2）壁挂式洗脸盆：背面带安装孔，壁挂式， 配冷热水水龙头与下水管；包括洗手盆、水龙头，尺寸:400X425X160mm，带定制支架（需与单面边长30.5mm+中缝9mm+边长30.5mm的70mm×70mm优质欧标型材匹配安装，高度可调节）。

（3）花洒套装：外装式，尺寸：275mmx1230mm，需包含顶喷花洒头、龙头、淋浴管、淋浴软管、手持花洒、下出水龙头、固定座、花洒架等配件，需满足“管道与制暖”使用需求。

（4）洗脸盆下水管：潜水艇 SQ-7、下水管+翻板下水器+溢水口。

七、绿色燃气热力源系统与太阳能集热系统（1套）

（1）太阳能水箱 :

额定容积(L)：200，用水侧最大工作温度/最大工作压力℃/Mpa：95/1.0，循环侧最大工作温度/最大工作压力°℃/Mpa：110/1.0，上部热交换器换热表面积m2：1.05，上部热交换器持续加热功率(kW)：24.1，下部热交换器换热表面积m2：1.05，下部热交换器持续加热功率(kW)：24.1，推荐匹配的壁挂炉功率：≤28kW，推荐匹配太阳能平板集热器数量(2m长x1m宽)：2~3块，待机功耗(热损失)kW.h/24h：2.35，用水侧、进/出水口：G1"内丝，回水管：G1/2"内丝，循环侧进/出口接管规格：G3/4"内丝，重量kg：97.5，适用人数：3-4，产品应符合GB4706.12-2006《家用和类似用途电器的安全储水式热水器的特殊要求》和GB/T20289-2006《储水式电热水器的要求》，盘管规格上下盘管均为:300×452，盘管钢管巾32，理论换热面积:1.05平方米。

(2)太阳能集热板：

1m×1m，带定制支架，主要由吸热板芯、透明盖板、保温层和外框等几部分组成，要求具有如下特点:吸热带集热量大，集热器热效率高;集热器耐腐蚀、承压强、寿命长，质量可靠，外型美观;布纹钢化玻璃，安全性好，不存在真空管易碎易炸的危险;保温材料具良好的隔热保温性能。

(3)太阳能工作站模组 :

单泵太阳能工作站，内置德国威乐水泵；配置控制器、8L膨胀罐、膨胀罐固定组件，需配置智能保护系统：采用高可靠20A电子模块，采用6路隔离芯片级电流快速检测集成芯片设计，32位CPU快速计算与人工智能分析电路故障类型，完成切断直接短路及过流保护、漏电保护等快速保护，实现“0”内阻电路保护措施。

(4)燃气采暖热水系统炉:

功率：16kw，燃气采暖热水炉（单采暖），电源模块：面板尺寸不大于195mm×宽130mm×高300mm，模块采用彩色喷涂工艺，具有2个专用拉手，30度ABS开模带底座机箱，具有国标平衡线路五线供电模型，配置±5V/1A、±12V/0.5A全数字化设计（可数字化设置启停），提供2路隔离电源0-30V/0.2A连续可调稳压电源，2路通道独立24位AD采样，电压电流显示误差3个字以内，可拓展4-20ma电流接口，电流输出采用品牌隔离模块隔离，恒流源电流保护值输出功率可200mA-0.9A任意设置，具有1键进入恒压恒流模式，调节精度0.01V/1mA，具有3档速度调节，编码器设置功能，默认输出6V(10mA)和12V（10mA），具有电压断电保持功能，能量吸收功能，满足实验指导书的需求，可拓展通信设置电压电流，恒压和恒流模式，具有电压电流显示功能，具有通信接口及全网络数据监测功能。

（5）暖气片：600*600，钢制版式四接口散热器，连接管口间距h：550，厚度：102，尺寸a：133.33，托架间距E：333.34，散热量(W)95/70/18℃：1425，散热量(W)80/60/20℃：1035，重量(kg)：19.2，水容量(L)：3.72。

八、压力测试（1套）

（1）数显压力表 3 只：

LANLYB-80S/量程：0-1Mpa 精度：0.4 级连接螺纹：M20×1.5。

（2）快速接头 3 只

云尔谨 SF-40/SF-40 母头（内螺纹 4 分）。

（3）不锈钢对丝与不锈钢等径三通

4 分、6 分-4 分；4 分不锈钢等径三通。

（4）压力表换接头（不锈钢）内丝: M20×1.5、外丝：G1/2。

（5）气管外径 8mm。

九、焊接装置（1套）

（1）无氧焊枪：JH-1S/WK-030

（2）瓶气：Mapp/453.6g

（3）锡焊丝：友邦 Sn63/2.0mm Sn99.3 Cu0.7

（4）助焊剂：金鸡 JJ-HXG01/中性环保

十、人字梯（1件）

四步梯，折叠高度 130cm，展开高 120cm×长 45cm×宽 66cm，防滑底角，加固踏板，海绵扶手。

十一、录像设备（1套）

（1）每台设备三个摄像头，拍摄清晰；

（2）可做现场监控和录制视频。

十二、智能教学测控仪（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），≥7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

十三、耗材（1套）
