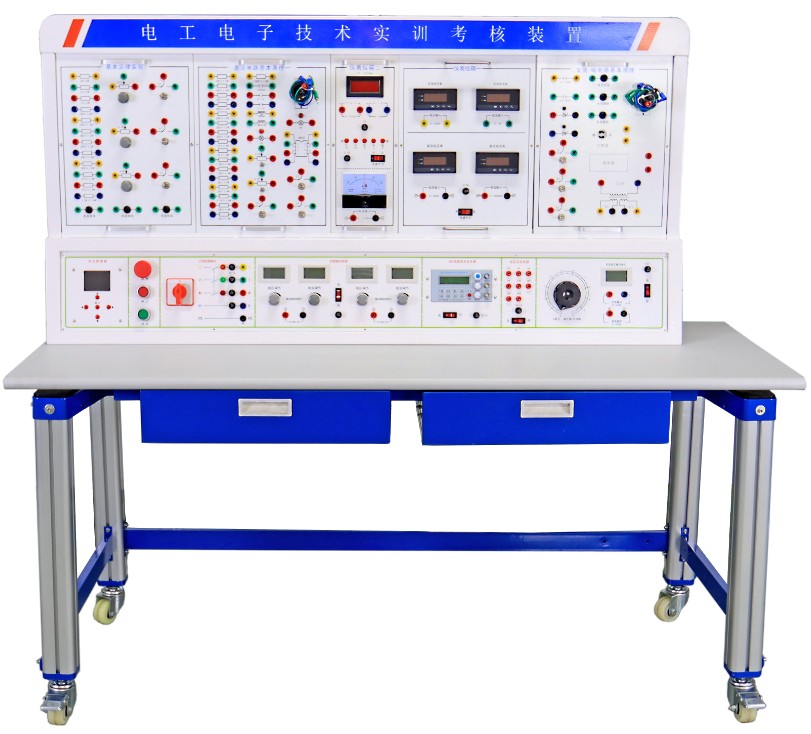

1、技术参数

（1）输入电源：三相五线 AC380V±10% 50Hz，带漏电保护；

（2）装置容量：＜1.5kVA；

（3）工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m。

（4）外形尺寸：1600mm×680mm×1500mm

（5）桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。

（6）采用四个7070工业铝型材立柱为支撑，立柱端部安装万向脚轮，方便移动，主体结构通过钣金和铝型材构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。

（7）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。

具有漏电压、漏电流、过载保护装置，符合国家标准。

2、实验台资源

智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

实验电源：

1、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

2、全功能DDS函数信号源（1套）

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由 “衰减”按键选择。

1)技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

2）外测量功能：频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296；存储和调入：具有10组参数存储与调出的功能。

3、提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

4、提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

5、测量仪表：

（1）智能交流电压表（1只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

（2）智能交流电流表（1只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

（3）智能直流电压表(1只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

（4）智能直流电流表（1只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

6、实验模块

根据用户需求，采用模块化配置，使用时可直接无缝嵌入实验台体，使用完毕直接存放入储存箱即可。

7、电工基本技能仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行39个仿真实验：

实验内容请来电索取

8、智能教学测控仪（整个教室配置1套，投标现场逐条演示以下功能）

系统采用一体化设计（拒绝采用功能拼凑型），≥7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

9、实验内容

模电实验

实验一  常用电子仪器使用练习、用万用表

实验二  单级放大电路

实验三  场效应管放大器

实验四  两级放大电路

实验五  负反馈放大电路

实验六  射极跟随器

实验七  差动放大电路

实验八  比例求和运算电路

实验九  积分与微分电路

实验十  波形发生电路

实验十一  有源滤波器

实验十二  电压比较器

实验十三  集成电路RC正弦波振荡器 实验十四  集成功率放大器

实验十五  整流滤波与并联稳压电路

实验十六  串联稳压电路

实验十七  集成稳压器

实验十八  RC正弦波振荡器

实验十九  LC振荡器及选频放大器

实验二十   电流/电压转换电路

实验二十一  电压/频率转换电路

实验二十二  互补对称功率放大器

实验二十三  波形变换电路

实验二十四  晶闸管实验电路

数电实验

实验一  晶体管开关特性、限幅器与箝位器

实验二  门电路电参数的测试

实验三  CMOS门电路测试

实验四  门电路逻辑功能及测试

实验五  组合逻辑电路（半加器全加器及逻辑运算）

实验六  触发器（一）R-S，D，J-K

实验七  触发器（二） 三态输出触发器及锁存器

实验八  时序电路测试及研究 实验九  集成计数器及寄存器

实验十  译码器和数据选择器

实验十一  波形产生及单稳态触发器

实验十二  555时基电路

实验十三  同步时序电路设计

实验十四  四路优先判决电路

实验十五  模数、数模转换电路实验

"电路基础实验：

（1）直流电路基本原理

1．电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．伏安法测电阻

4．电源外特性的测定

5．电阻的串并混联

6．电流表工作原理

7．电压表工作原理

8．欧姆表工作原理

9．欧姆定律

10．互易定理

11．戴维南定理

12．诺顿定理

13．惠斯通电桥

14．负载获得最大功率的条件

15．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值

16．基尔霍夫第一定律

17．基尔霍夫第二定律

18．电路中电位的测量

19．叠加定律

20．楼梯开关两地控制

（2）交流与磁路基本原理

1．串并联电路

2．电容器的串并混联电路

3．电容C在交直流中的作用

4．单相交流电路

5．日光灯电路的连接

6．提高功率因数的方法

7．交流电路参数的测量

8．正弦交流电路中RLC元件的特性

9．电焊变压器原理

10．变压器空载实验

11．变压器有载实验

12．交流互感器原理

13．电压互感器原理

14．磁耦合线圈的反接

15．磁耦合线圈的顺接

16．三相负载星形联接

17．三相负载三角形联接

18．星形和三角形电路的等效互换

19．星形和三角形互换

20．谐振电路

21．RC选频网络

22．一阶RC电路的过渡过程

23．一阶RL电路的过渡过程

24．二阶电路的响应

25．RL串联电路

26．RC串联电路

27．RCL并联电路

28．电感在交直流中的作用

29．通电断电自感现象
