一、结构：　　模拟CD和建筑群子系统，包含中心设备间和干线两个部分，是实训室的有源交换设备和无源布线系统汇聚的场所，提供布线系统展示和运作的功能；干线由语音和数

一、结构：

　　模拟CD和建筑群子系统，包含中心设备间和干线两个部分，是实训室的有源交换设备和无源布线系统汇聚的场所，提供布线系统展示和运作的功能；干线由语音和数据链路组成，结构上即由设备间通过桥架连接至综合布线实训操作台或工程项目模拟建筑的楼宇设备间BD，并预留足够的长度供学生作主干端接训练。

二、基本配置：

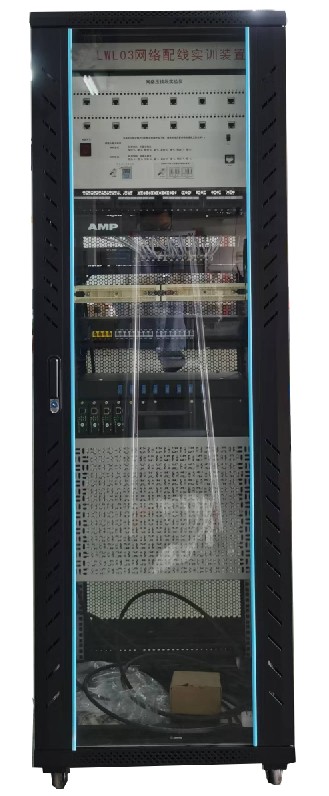

　　42U黑色开放式立式机架，带2个垂直理线槽、地弹式电源插座及信息插座；

　　网络交换机，10/100M自适应端口；

　　RJ45-SC光纤收发器；

　　机架式网络服务器，Intel Xeon CPU，主频≥2GHz，内存2GB，硬盘500GB，带19吋液晶显示器、滑轨；

　　语音交换机，4外线16分机，专用话机；

　　cat5e 模块式配线架；

　　110语音配线架；

　　理线架；

　　SC光纤配线架。

三、连接线材：

　　SC 尾纤；

　　彩色cat5e 2米跳线；

　　110-110 1对跳线；

　　110－RJ45 1对跳线；

　　SC-SC 3米双工光纤跳线；

　　cat3室内25对线缆；

　　室内多模6芯光缆；

　　cat5e非屏蔽网线；

　　2*3电源插座。

7、多功能网络接线考核测试系统

1）7寸多功能网络测试（彩色LED色块显示连线，共54路），每芯线端接对应彩色LED，直观持续显示端接连接状况和线序，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。

2）软件平台内有考核设置功能，考核模试选择，具有直观判断通信网络双绞线的跨接、反接、短路、断路等生成检测报表，并可上传至上位机，也可在本机内查询判断结果。

3）支持能够制作和测量至少6组RJ45跳线，对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应6组48个指示线路直观和持续显示连接状况和线序，共有6组指示灯分为6组链路，同时显示6根跳线的全部线序情况，能够直观判断双绞的跨接、反接、短路、断路等故障。

4）支持具有实训考核评定功能，设备内置WIFI无线信号传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。

5）支持测试结果以TCP协议传输至教师计算机管理端软件中。支持数据管理，能新建项目目录分类，能新建项目包括项目名称、项目描述、项目上级目录、评分策略选择、选择导入测试结果。能显示测试结果，包括设备号、IP地址、S/N序列号、链路1至链路6的分数统计，客观分、主观分、总成绩的统计管理。能根据设备号、IP地址、S/N序列号等形式进行模糊查询，能支持测试结果上传、打分表下载以及成绩单下载；能新建评分策略包括客观分评分要素，链路1-链路6评分定义，主观分自定义统计。能查看策略评分准则，包括客观分、主观分等评分要素的查看。
