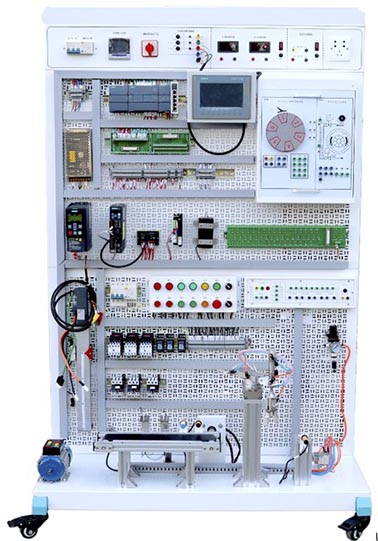

        本实训装置主要由网孔实训屏和自动化部件组成，集成西门子现场总线与工业以太网课程而研发的教学系统，基本覆盖了当今自动化的各种控制方式：常规的电气技术实训PLC实训、变频技术实训、智能控制技术实训、工业控制网络实训等。

一、实训屏

1、外形尺寸： 1200 mm×700 mm×1900mm (长×宽×高) （误差±3%）。

2、网孔板材质：由厚度为1.5mm以上的加厚铁板冲压而成，经除锈、磷化、静电喷塑、高温固化等工艺处理。

3、框架采用钢壁厚度为2mm以上的加厚彩钢方管，经除锈、磷化、静电喷塑、高温固化等工艺处理。

4、 脚轮：采用四只橡胶带锁万向轮，前面两只带刹车。

二、设备配备要求

系统容量设计为1.5-2kVA，三相五线相AC380V供电。

1．PLC主机1套：

PLC均能与其他相关设备兼容,且采用以太网通信方式。其主体设备参数要求如下:

1.1 CPU主机模块（S7-1200 CPU 1215C DC/DC/DC）

采用DC24V供电，晶体管输出形式。

晶体管输出，14输入/10输出（配备中间继电器输出组件，所有端子全部引至组件表面，以插孔的形式实现互联），DC/DC/DC数字量输入14*24V DC，数字量输出10*24V DC,2 路模拟量输入，2 个以太网口，最多 8 个信号模块,产品尺寸和重量：<=110 x 100 x 75mm，<=415g

1.2 工业以太网交换机

接口数目: 5个；传输速度: 100Mbps；支持三路电源同时输入，电源冗余供电；支持9.6V-60VDC宽电压输入

2. 触摸屏（KTP700 Basic PN）：

按键+触摸操作，7寸 TFT 真彩液晶屏，64K 色，集成Profinet接口，背光平均无故障时间：20000小时。 ；用户可用内存：10MB以上，配方内存：256KB，带报警缓冲区；带有PROFINET接口，可与PLC、变频器进行以太网通信； 配置触摸屏安装支架1付。

3．变频器（G120C 0.37KW）

配置西门子G120C 0.37KW变频器,变频器为一体式变频器，集成PROFIBUS以太网接口，它将整流、逆变单元合在一起了。带矢量轴，实现矢量控制，带BOP面板。

4、步进控制器

 4.1步进驱动器DM542，DSP数字式驱动器，微步细分为14种，最高步数为51200步/转；电流范围1.0A-4.2A，具有半流，过压、过流等保护电路。本驱动器为直流供电，工作范围为 直流DC24V-50V。

4.2步进电机57BYG两相混合步进马达

5、工业互联网平台

5.1工业互联网平台包括底层的设备连接、数据解析，和上层的数据计算和分析。提供一站式全托管服务，客户无需开发一行代码即可获得连接、存储、分析、展示、提醒、反馈等通用的云服务。支持连接的设备包括自动化产品（PLC、变频器、HMI）、数据采集与控制（模拟量输入输出模块、开关量输入输出模块、继电器模块）、仪器仪表及传感器（压力、流量、温度、物位、重量）等。开放所有南向的设备连接协议和北向的API接口，同时提供实时数据的订阅服务。

平台集成了多种用于连接设备的通讯协议，底层协议有TCP和UDP，应用层协议有TCPJSON、MQTT、CoAP、ModbusRTU/TCP等，每种协议都使用负载均衡技术实现多重容灾。在连接过程中使用了大量的远程终端单元（DTU、RTU）和边缘计算网关，还可通过平台的协议标签以及脚本解析各种不规则的协议格式。

监控中心提供直观的用户界面。您可通过该监控中心管理本用户所有设备，如查询实时数据，历史数据、连接状态、报警状态、报警记录、实时定位、历史轨迹、流量查询、开关控制、数据下发、视频直播、视频回放。

5.2触发器

触发器功能的作用有两个：推送报警消息（微信、短信、语音、邮件）、转发数据控制设备。触发器功能具有实时性，当设备实时数据上报时立即触发执行，用户可以第一时间接收报警信息，关联设备也可以及时联动响应控制。

定时任务是指设定一个时间规则，执行转发设备数据的任务。可是设置转发固定的数据，也可以转发其他传感器的数据。定时任务可以实现在不同协议的设备之间中转数据，平台会对数据进行协议封装再进行转发。

5.3数据下载

以一种简单的方式把平台的数据下载到本地

数据来源：设备上传到平台的所有数据，和经过实时计算保存的所有数据

数据类型：数值型、开关型、定位型、档位型、图片型、字符串型。

下载方式：单次下载、定时周期下载。

接收方式：下载到本地、发送到邮箱。

数据统计：以时间粒度（分、时、天、月）进行统计和分析

数据来源：设备上传到平台的所有数据，和经过实时计算保存的所有数据

5.4实时计算（流计算）

实时计算是一种基于流的编程，它是一种将应用程序的行为描述为“节点”的一种方式。

通过从流中的前一个节点接收消息来触发节点，并处理该消息，然后可以将消息发送到流中的下一个节点。

每个节点都有明确的用途，给它一些数据，它对该数据执行某些计算，然后将其传递。网络负责节点之间的数据流。

它是一种非常适合视觉表示的模型，提供了一个基于浏览器的流编辑器，可轻松使用面板中的各种节点将流连接在一起，形成一个可视化的计算模型。

5.5云组态：

零编程，拖拽式交互，丰富的场景素材和图表组件，快速搭建个性化的物联场景。

搭建场景（提供丰富的工业场景素材）> 拖拽组件（数值/ 开关/ 视频/ 曲线/ 表盘等）> 绑定设备及传感器> 快捷发布，即可创建个性化的物联监控页面；支持分享多人，同时监控查看。

6、智能网关

采用高性能 CPU 处理器，主核 1.5G；拥有 2GB 大内存，内置 8GB eMMC ，支持 1 路 1000M 自适应的 WAN 口，1 路 100M 自适应的 WAN 口和3 路 RS232/485 串口，1 路CAN口，1 路 USB2.0，1 路 HDMI 输出，WiFi 无线局域网及 4G 远程通信功能；全工业化硬件设计，从处理芯片、通信模块到电子器件，全部采用高工业级标准。可实现现场数据的实时采集与处理、复杂控制的算法，非常适合于需要较高运算能力的数据采集与控制系统、通讯系统、远程设备监控等应用场合。

7、LOGO！

西门子LOGO 12/24RCE 1台 （6ED1052-1MD08-0BA0）

西门子LOGO电源 1台 （6EP3332-6SB00-0AY0）

8、继电器-接触器控制部分

8.1 电源开关，DZ47LE-32，D10单相两极漏保，数量1个；

8.2  CJX2-0910，9A，线圈AC220V，3对常开主触点，2对辅助常开，2对辅助常闭，数量3个

8.3 MY2N-GS中间继电器，线圈DC24V，4常开4常闭，数量3个；

8.4 热继电器，NR2-25，电流范围：0.25A-0.4A（与负载电机匹配），数量3个；

8.5 平头按钮， 1常开1常闭红、黑、绿、蓝φ22mm，数量4个；急停按钮，，红色5A,AC380V,2常开2常闭φ22mm蘑菇头，数量1个；选择开关φ22mm 3档 2个；指示灯红、绿、蓝φ22mm，数量6个；

8.6 直通式接线端子UK3N 50位， C45导轨4条

8.7 安装支架1付

9、三相电机：180W/380V/Y/△  1台

10、工具：配有1把剥线钳、1把冷压针压线钳、1把冷压叉压线钳、2把小型螺丝刀、2把中型螺丝刀，且所有工具均采用优质品牌。
