一、设备整体要求

1.设备要求以能力为本位，以就业为导向，紧密结合实际生产和职业岗位的技能要求，设备整体简洁大方，使用灵活方便，牢固耐用。

2.设备要求可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时须满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。

二、 设备技术要求

1.工作电源：两相三线 AC 220V±10%  50Hz

2.温度：－10～40℃；环境湿度：≤90%（25℃）

3.外形尺寸：长×宽×高≥1600mm×800mm×2000mm

4.整机功耗：≤1KW

5.安全保护措施：要求具有接地保护、漏电保护功能，安全性符合相关的国标标准。要求采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能要求

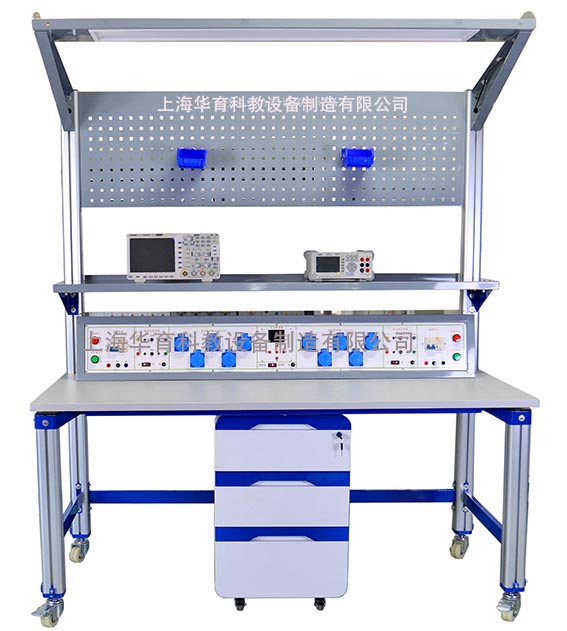

设备要求由工作台、实训屏、实训屏模块、工具柜、电路实训模块等组成。

1、工作台：

1.1桌身要求采用4根支撑立柱为R型≥70mm×70mm优质铝型材立柱做骨架，四周要求采用6根R型≥30mm×30mm优质铝合金型材与3块钣金围板固定，立柱底部采用铝合金堵头（壁厚≥3mm，固定万向轮壁厚≥10mm）固定安装万向轮，方便实验台挪动及摆放。

1.2桌面要求采用25mm厚高密度纤维板，桌面直嵌无异味绝缘胶垫，绝缘截面封边，桌面具有耐磨、抗静电及易清洁等特点，其中主桌面尺寸≥1600×800×25mm。整体高度按人体工程学要求设计为800mm±20mm，满足2名学生同时的操作空间。

7\1.3仪器台面尺寸≥1500×340×25mm，采用3mm的钣金固定主结构立柱，台阶高度285mm，满足摆方常用仪器的要求，也可以摆放电脑显示器。

1.4桌面下方要求装有储物抽屉和键盘托盘，采用静音式滑轨，表面经纯环氧树脂塑粉高温固化处理。桌底侧梁可装电脑主机托盘，可选左侧或右侧安装。

2、实训屏：

2.1安装于仪器台面下方，要求装配有220V交流电源输出12路：接口要求采用10A/250V五孔防水插座，分别位于实训屏前面板和顶面板，由过载开关分2路控制。顶部电源可用作示波器、信号源、电脑主机等仪器使用。面板电源可做为电烙铁、热风焊台、电源模块工作电源等。

2.2照明：在实训台顶部，设置开关控制。

2.3静电手环报警器：内置防静电设备报警器2路：实时监测操作人员的静电设备佩戴情况及地线的接入大地情况,遇异常状况立刻自动警报。

3、网孔工具挂板：

二阶桌面上方挂放网孔板，网孔大小10mm×10mm，网孔数大于等于35×9个，搭配6只100mm挂钩，及磁吸条。

4.存储柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸（mm）：≥宽450mm×深550mm×高500mm，总重量≥31kg；底部配有4个1.5寸万向带刹车脚轮，用于放置实验导线及配件。

5、可调直流稳压电源：

5.1双通道，两路可变输出电压 0~32V 和一路固定电压 5V，输出电流 0~ 3A；

5.2具有主从跟踪功能，恒压、恒流功能，Ⅰ、 Ⅱ路可主从跟踪、可并联或串联使用；强制通风，温控散热系统，温度到 65℃自动散热；

5.3显示方式： LED 数码管显示，同时显示电压和电流值；

6、人工智能应用模块：

6.1人工智能开发系统

6.1.1技术参数

6.1.1.1.    中央处理器RISC-V Dual Core 64bit,with FPU

6.1.1.2.    图像识别QVGA@60fps/VGA@30fps

6.1.1.3.    语音识别  麦克风列阵(8 mics)

6.1.1.4.    SRAM  内置8MByte

6.1.1.5.    AI性能  自带KPU,支持卷积神经网络计算

6.1.1.6.    编程支持  Micro Python编程

6.1.1.7.    网络模型  TinyYOLOV2/68点模型人脸检测等

6.1.1.8.    深度学习框架TensorFlow/Keras/Darknet

6.1.1.9.    外设GPIO/SPI/l2C/FPIOA/UART/RTC等

6.1.1.10.  工作电压3.3V

7、电子产品装调学习套件

7.1.  高精度热敏电阻温度检测电路的焊接与智能检测系统模块(套件)  1套

7.2.  高灵敏度红外侦测电路的焊接与智能检测系统模块(套件)       1套

7.3.  高精度湿度检测电路的焊接与智能检测系统模块(套件)  1套

7.4.  高精度热电偶温度检测电路的焊接与智能检测系统模块(套件)       1套

7.5.  高精度铂电阻温度检测电路的焊接与智能检测系统模块(套件)       1套

7.6.  高灵敏度火灾报警电路的焊接与智能检测系统模块(套件)       1套

7.7.  高精度大气压力检测电路的焊接与智能检测系统模块(套件)  1套

7.8.  0-15V自动换挡电压源电路的焊接与智能检测系统模块(套件)         1套

7.9.  0-500mA电流源电路的焊接与智能检测系统模块(套件)   1套

7.10.篮球计分数字电路的焊接与智能检测系统模块(套件)      1套

7.11.高精度AD592温度检测电路的焊接与智能检测系统模块(套件)      1套

7.12.高品质音频功放分立元件电路的焊接与智能检测系统模块(套件)  1套

7.13.高精度热敏电阻温度检测电路的焊接与智能检测系统模块    1块

7.14.高灵敏度红外侦测电路的焊接与智能检测系统模块         1块

7.15.高精度湿度检测电路的焊接与智能检测系统模块    1块

7.16.高精度热电偶温度检测电路的焊接与智能检测系统模块         1块

7.17.高精度铂电阻温度检测电路的焊接与智能检测系统模块         1块

7.18.高灵敏度火灾报警电路的焊接与智能检测系统模块         1块

7.19.高精度大气压力检测电路的焊接与智能检测系统模块    1块

7.20.0-15V自动换挡电压源电路的焊接与智能检测系统模块  1块

7.21.0-500mA电流源电路的焊接与智能检测系统模块     1块

7.22.高精度AD592温度检测电路的焊接与智能检测系统模块        1块

7.23.高品质音频功放分立元件电路的焊接与智能检测系统模块    1块

7.24.篮球计分数字电路的焊接与智能检测系统模块         1块

7.25.变压器模块    1块

7.26.myDAQ转接板模块        1块

7.27.多孔板    1块

7.28.NI_myDAQ培训套件      1套
