一、产品概述

“HY-31D型中央空调空气处理实训装置”是从实训教学需求的角度出发，以工程化的设计理念完整地实现了全空气中央空调调节系统的工作过程。

二、系统特点

1. 工程化概念强——实训装置的整套控制系统大部分采用工业现场实际应用的部件。

2. 技术先进——控制系统部分应用了代表当今中央空调控制系统技术潮流的总线技术，它充分考虑了系统的可扩展性和与楼宇其他子系统的兼容性。

3. 开放性好——整套实训装置采用透明化、开放式设计，实训者能够直观清晰地了解整个装置的工作过程，系统控制部分源代码完全开放，实训者可自行添加或修改，进行创新性、设计性实训。

三、技术参数

1. 输入电源：三相四线～380V±10%  50Hz。

2. 环境温度：+4℃～+45℃。

3. 装置容量：＜5kVA。

4. 实训对象：＞220cm×60cm×180cm，控制柜700mm×600mm×1800mm。

5. 安全保护：具有漏电自动保护装置。

四、系统组成

中央空调系统是由实验台、制冷机组、制热系统、加湿装置、空调箱（风道）、冷冻水系统、测量仪表（包括温湿度传感器及风速传感器）、电气控制系统、模拟热源等组成。使用不锈钢和有机玻璃材料防止设备生锈和老化。设备配有真实的恒温供暖、恒温冷气系统，直观生动地把工业实际应用展现出来，简洁明了。采用带标准通讯接口的控制器，保证了中央空调系统与楼宇系列其他子系统及管理层的无逢集成。对象系统集成了四个部分的内容：

1. 实验台

不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，有机玻璃封板，将尺寸缩到最小，配不锈钢台架和玻璃侧挡板。（为了便于搬运整体分三部分，控制柜、风道模拟箱、不锈钢底架）

2. 压缩机

采用全封闭转子式1.5P压缩机，正常工作温度仅为0℃，安全可靠，结构紧凑，噪音低，密封性好，制冷剂为R22。

3. 喷淋式冷却塔

该设备的冷凝方式采用逆流式冷却塔，吸风机装在塔的顶部；冷却塔采用吸风式强迫通风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。

4. 冷凝器

制冷系统采用翅片式冷凝器，冷凝器组浸入水中，制剂在管内冷凝，水在水泵的作用下在水箱内流动。

5. 蒸发器

采用透明水箱式，易于观察，一目了然，翅片式冷凝器式蒸发器组浸入水中，制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果。

6. 冷冻、冷凝循环系统

冷冻、冷凝循环系统采用变频控制，动力源为变频器驱动离心泵；

冷冻泵、冷凝泵：0.37KW/380V；

变频器：三菱FR-D740 0.4KW。

7. 加湿装置

采用1.6升PTC加湿气、蒸汽软管和蒸汽喷头组成；

额定功率：100W；

蒸汽喷管（φ10）。

8. 测量仪表

有4组温湿度传感器、三组风速传感器、二氧化碳浓度传感器和一组流量传感器及显示仪表组成。

8.1 温湿度传感器

安装方式：管道式；

温度测量范围：-20℃～+60℃；

测量误差：±0.5℃；

湿度测量范围：0～100%；

测量误差：± 3%；

探头工作温度-40℃～+120℃。

8.2 风速传感器

安装方式：管道式；

测量范围：0～10m/s、0～15m/s、0～20m/s；

探头长度200mm；

探头工作温度-25℃～+50℃。

8.3 涡轮流量变送器

测量范围：0.2～1.2m³/h；

压力：6.3Mpa。

8.4 二氧化碳浓度传感器

测量范围：2000ppm/5000 ppm；

温度范围：-40℃-80℃；

CO2精度：±40ppm（25℃）。

8.5 压差变送器

测量介质：气体、液体、蒸汽；

测量范围：0-500pa；

压力等级：1.0级。

9. 电气控制系统

电气控制由手动控制，如加热器的电源、送风机电源、制冷/制热的启动等，并带有相应的指示。

10. PLC控制模块

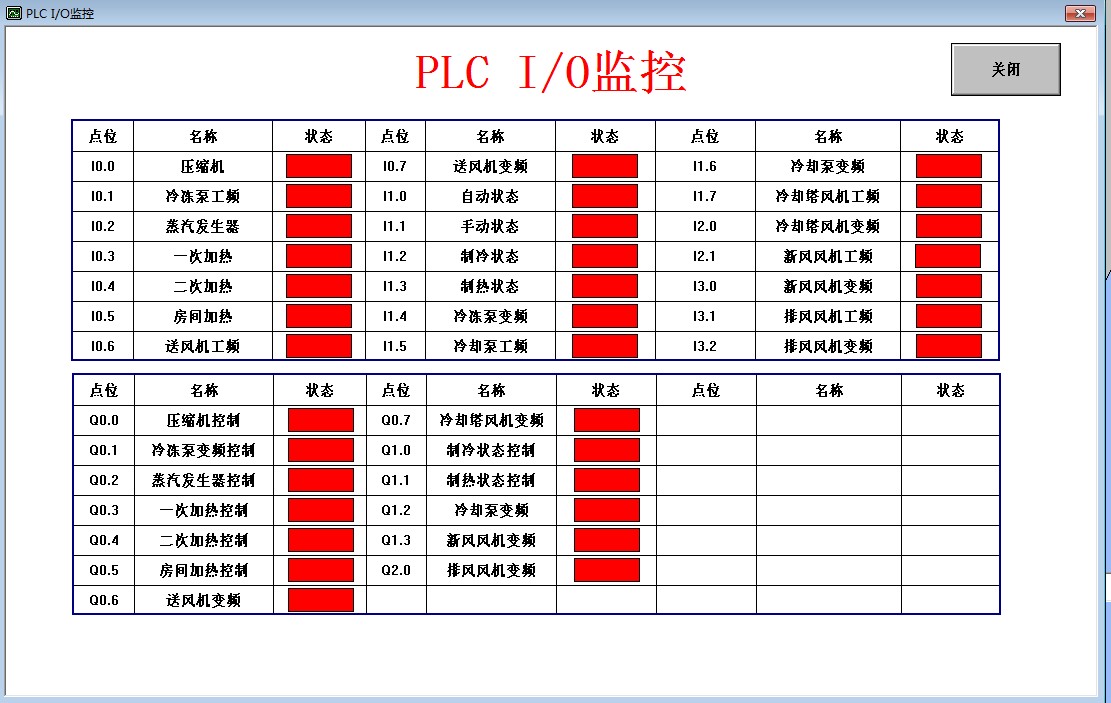

采用西门子S7-200SMART CPU SR30 1台，12路数字量输出，18路数字量输入，EMDR16 8路输入8路输出，EM AR04  4路模拟量输入PT100输入，EM AM06  4路模拟量输入/2路模拟量输出，EMAQ04 4路模拟量输出，EMAM03 2路模拟量输入/1路模拟量输出。

11. 触摸屏

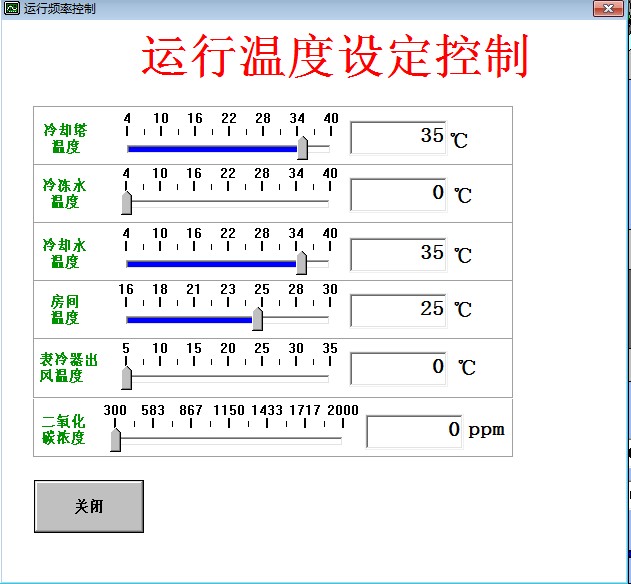

采用7寸真色彩TPC7062触摸屏，包含主控窗口、温度显示窗口、温度实时曲线图、系统设置窗口等。

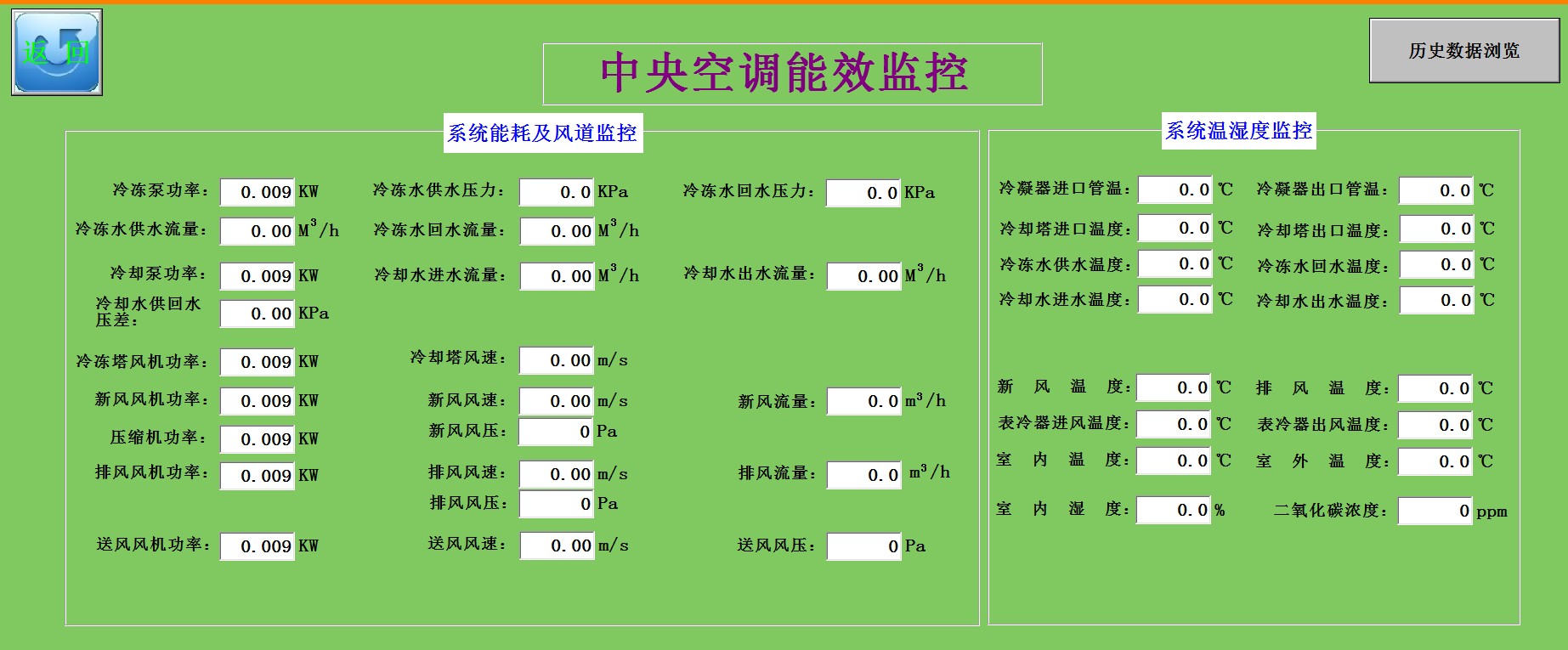

12. 组态监控软件

13. 空气处理系统

风机安装台：采用不锈钢制造。控制屏采用铁质双层亚光密纹喷塑结构框架，铝质面板。

14. 风机动力变速部分：采用变频器控制电机的运转速度，从而使风机有不同的运转速度。

15. 数据自动采集及处理系统：利用计算机的数据采集、处理、输出以及报表的打印等功能。

16. 风管系统：采用铁质亚光密纹喷塑结构组合而成，造型美观。

17. 主控计算机：I5-8400 8G 1T 2G独显，DVDRW，23英寸液晶彩显。

*18.中央空调设备三维实训仿真软件（正版软件、招标现场需提供版权证书核查与软件演示）

软件采用3D交互技术设计,集成四大功能“模拟运行”、“设备维修技能”、“工具使用”、“仿真考核”，

1）任务菜单功能：

“新手上路”：新手上路是针对第一次使用软件的人员，可以通过该功能按照文字语音的向导一步一步对该软件的操作进行熟悉。

“实验守则”：实验守则中包含文字语音显示功能，对该软件中的具体设备的操作进行文字提醒，让用户养成正确操作仪器的习惯。

“实验教学”：实验教学中包含：中央空调模拟运行、设备维修技能、设备介绍；

2）考试切换

完成系统中央空调模拟运行、设备维修技能等操作考核，考核分阶段考核采用小怪兽吃水果的过场动画趣味性考核，考试结果自动生成文件；

3）观察模式切换

该功能可以在焦点模式和漫游模式下进行切换

4）最佳视角

最佳视角是针对“练”和“考”中镜头会自动移动到最佳的视角；

5）中央空调故障模拟考核分两种状态制冷状态、制热状态。共设置32个故障点故障按顺序出题，分练习模式和考核模式，练习模式随意点题目不记分。考核模式每题只能答题2次，并记录答对题目算出考核分数。

六、实训项目

1. 封闭式系统冬季运行工况；

2. 封闭式系统夏季运行工况；

3. 直流式系统冬季运行工况；

4. 直流式系统夏季运行工况；

5. 一次回风系统冬季运行工况；

6. 一次回风系统夏季运行工况；

7. 二次回风系统冬季运行工况；

8. 二次回风系统夏季运行工况。

9. 故障诊断实验(可模拟的故障类型)：

（1）制冷剂泄漏；

（2）冷剂过多；

（3）蒸发器水量不足；

（4）冷凝器水量不足；

（5）温湿度传感器、风速传感器、涡轮流量变送器、压差变送器等故障。
