一、技术性能

1、输入电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：150Kg

5、外形尺寸：1600mm×680mm×1500mm

6、整体铝型材框架结构

二、实训装置基本配置及功能

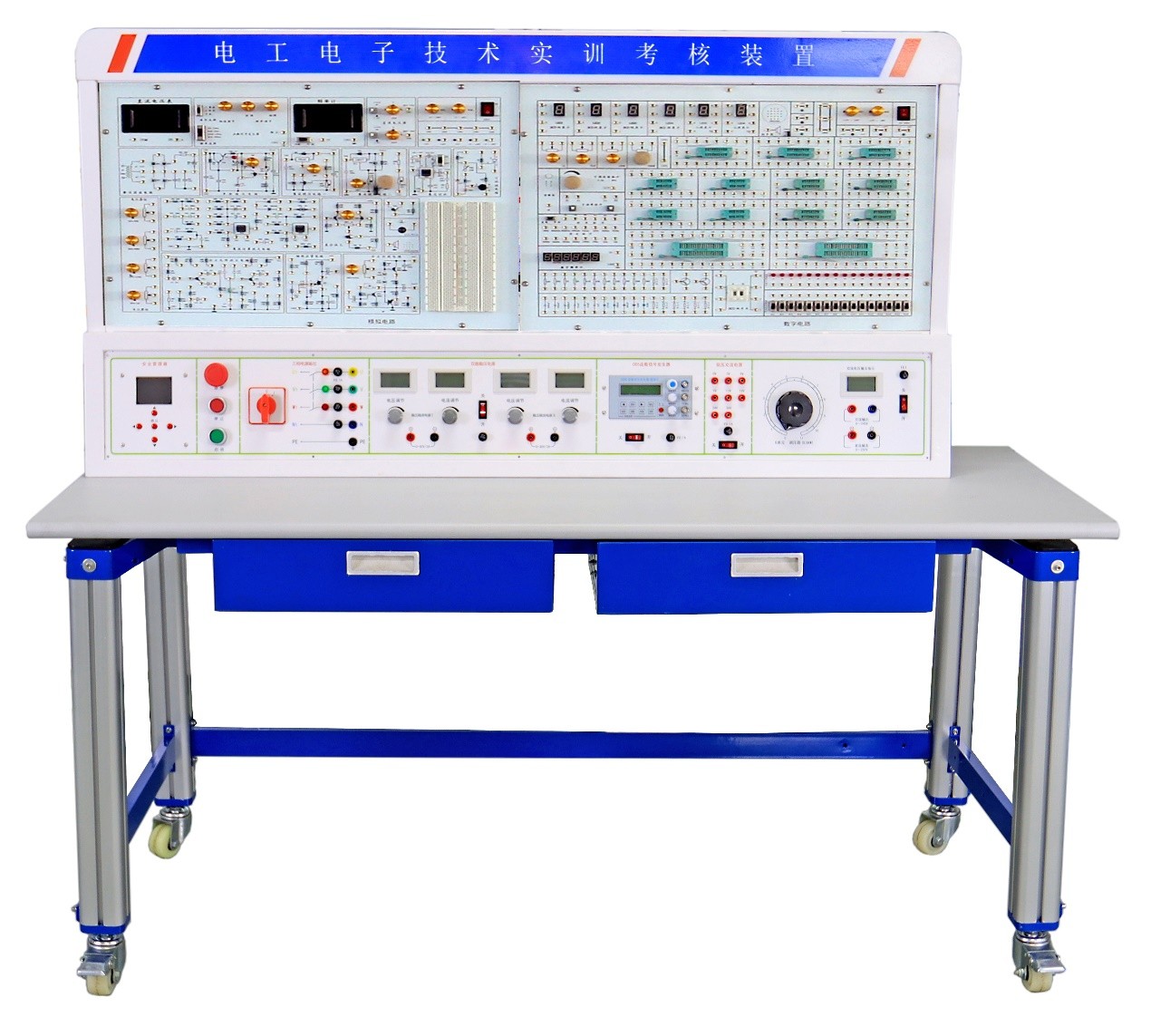

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）电源控制屏

   电源控制屏为铁质亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

2、全功能DDS函数信号源（2套）

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调   E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由 “衰减”按键选择。

1)技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形B.最大输出幅度 10VppC.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）E.占空比范围 1%-99%（方波）F.输出频率范围： 0.01Hz-2MHz

2）外测量功能：频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296；存储和调入：具有10组参数存储与调出的功能。

3、仪表、受控源功能板

   3.1智能交流电压表（2只）

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。。

3.2智能交流电流表（2只）

测量范围0～5A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.2智能直流电压表(2只)

测量范围0～1000V，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、1000V四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

3.4智能直流电流表（2只）

测量范围0～2A，5位LED显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2mA、20mA、200mA、2A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示功能。通过键控、数显窗口实现人机对话功能，可存储和查询5组实验数据。采用高端MCU，内部集成21位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。

*4、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

（二）实训挂箱及配件

1. 模拟电路挂箱

1）电源：输入：AC 220V±10%，50HZ输出： DC：+5V，DC I≥1A DC：-5V～-12V可调，I≥0.2A DC：＋5V～＋27V可调，DC I≥0.2A   以上各路输出均有过流保护，自动恢复功能AC V:7.5V×2；AC I≥0.15A

2）直流信号源：  双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3）函数发生器：输出频率：2Hz～90KHz，分四档可输出 方波：  0～20V三角波：0～15V正弦波：0～10V

4）数字频率计（0～300KHz）

5）数字直流电压表（0～30V）

6）分立元件电路

（1） 整流、滤波和串联稳压电路；

（2）单级放大电路；

（3）两级阻容耦合放大电 路；

（4）负反馈放大电路；

（5）射极跟随器；

（6）差动放大电路；

（7）互补对称功放电路；

（8）场效应管电路；

（9）可控硅电路；

（10）电阻、电容和二、三极管等组成；

（12）电位器组、12V灯泡、扬声器。

（13）两个独立的运算放大器(741)；

（14）集成功放(LM386)；

（15）集成稳压电路 2个

2. 电路分析挂箱

（1）电源输入：AC220V±10% ，50Hz输出 ：±l2V/0.5A，±0～l2V/0.5A（可调稳压电源）均有短路过载保护，自动恢复功能。

（2）函数发生器：波 形：正弦波、方波、三角波、       频率范围：10Hz ～ 90KHz，分四档连续可调：幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指针式电压表头：0～30V及0～3V各1只；指针式电流表头：0～20mA及0～1mA各1只；可满足多点同时测试电压、电流的动态监测。

（4）元件组：电阻10只、电容5只、二极管(稳压管)3只、电位器2只（1K、10K各一）。

*3.智能开发模块挂箱（一个教室配一套）：

（1）、由001TPB板载/C8051单片机节点板、ZigBee节点板、智集成了光照、开关、烟雾、燃气、湿度等多种传感器；执行灯光、风机、直流电机、等输出控制设备等组成，利用ZigBee模块、WIFI模块、路由器、传感控制节点板，程序控制，可控制直流电机、模拟风机、声光报警、LED灯模块、继电器、燃气报警、烟雾报警及数据分析，可监测实时实训室温度、湿度、燃气浓度、烟雾浓度等，并可上传至手机APP监控运行状态，提供原代码支持二次开发。

（2）、软件:

软件配备IAR8.1版、编程软件、上位机VC开发软件、ZigBee开发软件、Android开发工具、代码及其教程等.

（3）、节点模块主要组成由原装进CC2530芯片、基于HY-001集成板载，串口通信芯片，ZigBee仿真器接口、独立电源开关、复位开关、信号测式开关、外部输出LED8个,0.96寸OLED显示液晶屏\红外接收头1个、5mm红外发射一个、I/O端口等.

接口类型: USB/串口1个

传输速率: 115200Kbps；

有效通信距离: 300m

工作电压: 5V/12V

工作频段: 2.4GHz

（三）实训桌

1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。

2.采用四个7070工业铝型材立柱为支撑，立柱端部安装万向脚轮，方便移动，主体结构通过钣金和铝型材构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。

3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。

三、实训项目

（一）电路分析实验

1、线性与非线性元件的伏安特性。

2、电位及其与电压关系的研究。

3、基尔霍夫定理。

4、叠加定理。

5、电压源与电流源的等效变换。

6、戴维南及诺顿定理。

7、受控源VCVS、VCCS的实验。

8、典型电信号的观察和测量。

9、RC一阶电路的响应测试。

10、二阶电路的响应测试。

11、RC选频网络特性测试。

12、R、L、C元件在正弦电路中的特性实验。

13、R、L、C串联谐振电路的研究。

14、R、L、C并联谐振电路的研究。

15、双口网络测试。

16、其它电路的研究。

（二）模拟电路实验

1. 常用电子仪器使用练习、用万用表

2. 单级放大电路

3. 场效应管放大器

4. 两级放大电路

5. 负反馈放大电路

6. 射极跟随器

7. 差动放大电路

8. 比例求和运算电路

9. 积分与微分电路

10. 波形发生电路

11. 有源滤波器

12. 电压比较器

13. 集成电路RC正弦波振荡器

14. 集成功率放大器

15. 整流滤波与并联稳压电路

16. 串联稳压电路

17. 集成稳压器

18. RC正弦波振荡器

19. LC振荡器及选频放大器

20. 电流/电压转换电路

21. 电压/频率转换电路

22. 互补对称功率放大器

23. 波形变换电路

24. 晶闸管实验电路
