 一、技术性能

1、输入电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：150Kg

5、外形尺寸：1600mm×680mm×1500mm

6、整体铝型材框架结构

二、实训装置基本配置及功能

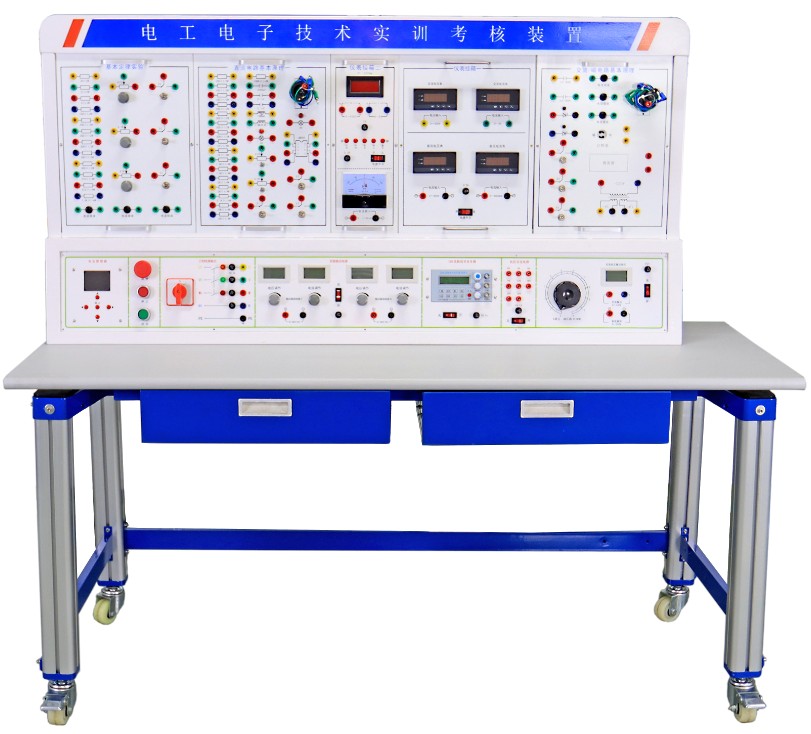

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）电源控制屏

   电源控制屏为铁质亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等，具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。

（4）提供～220V插座2只，为外部仪器提供工作电源。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，电流0.5A，有表指示。

3、函数信号发生器：输出正弦波、矩形波、三角波

（1）频率范围：5Hz-550KHz，含五个频段。

（2）频率指示：由Hz表直接读出。

（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三级衰减：0db，20db，40db，具有连续细调

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调

三角波：5Hz-250KHz＞1V

*4、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

（二）实训挂箱及配件

3.直流电路基本原理挂箱（一）： 包含固定值电阻17只、可调电阻2只、电容3只、原副线圈1付、电感1只、镇流器1只、指示灯2只、切换开关3只、运算放大器1只 1块

4.直流电路基本原理挂箱（二）： 包含固定电阻13只、电容6只、指示灯2只、可调电位器1只电流插座2只、切换开关3只 1块

5.交流与磁电路电路基本原理挂箱（三）： 包含电容2只、LED2只、切换开关3只、镇流器1只、启辉器1只、原副线圈1付、电流插座3只、变压器1只 1块

6.灯箱负载挂箱（四）：包含灯泡8只、开关4只 1块

7.基本定律定理挂箱（五）：包含固定电阻12只、电流转换插座3只、可调电位器3只、切换开关3只 1块

8.仪表挂箱一

①真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。

②真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。

③直流数显电压表一只，测量范围：0-500V，0.5级，三位半数显。

④直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显

9.仪表挂箱二

①单相智能型功率、功率因数表 一只由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

②指针式直流微安表一只，量程100uA，精度1.5级。

（三）实训桌

1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。

2.采用四个7070工业铝型材立柱为支撑，立柱端部安装万向脚轮，方便移动，主体结构通过钣金和铝型材构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。

3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。

（四）配套软件

*1、电工基本技能仿真软件（正版软件，投标现场提供著作权证书原件和现场演示）

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

 （1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行39个仿真实验如下（来电索取）

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

 （3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；   4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能（5）模拟接线具有实训接线，连线提示，一键连线功能（6）实验电路具有仿真测量功能。

 *2.机床电气实训仿真软件（正版软件，投标文件中提供著作权证书和逐条演示一下内容）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

三、实训项目

（一）电工基础技能实训

（1）直流电路基本原理

1．电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．伏安法测电阻

4．电源外特性的测定

5．电阻的串并混联

6．电流表工作原理

7．电压表工作原理

8．欧姆表工作原理

9．欧姆定律

10．互易定理

11．戴维南定理

12．诺顿定理

13．惠斯通电桥

14．负载获得最大功率的条件

15．电阻与温度的关系：用伏安法没出灯丝在不同电压下的阻值

16．基尔霍夫第一定律

17．基尔霍夫第二定律

18．电路中电位的测量

19．叠加定律

20．楼梯开关两地控制

21．电压控制电流源

22．电压控制电压源

（2）交流与磁路基本原理

1．串并联电路

2．电容器的串并混联电路

3．电容C在交直流中的作用

4．单相交流电路

5．日光灯电路的连接

6．提高功率因数的方法

7．交流电路参数的测量

8．正弦交流电路中RLC元件的特性

9．电焊变压器原理

10．变压器空载实验

11．变压器有载实验

12．交流互感器原理

13．电压互感器原理

14．磁耦合线圈的反接

15．磁耦合线圈的顺接

16．三相负载星形联接

17．三相负载三角形联接

18．星形和三角形电路的等效互换

19．星形和三角形互换

20．谐振电路

21．RC选频网络

22．一阶RC电路的过渡过程

23．一阶RL电路的过渡过程

24．二阶电路的响应

25．RL串联电路

26．RC串联电路

27．RCL并联电路

28．电感在交直流中的作用

29．通电断电自感现象
