一、技术参数

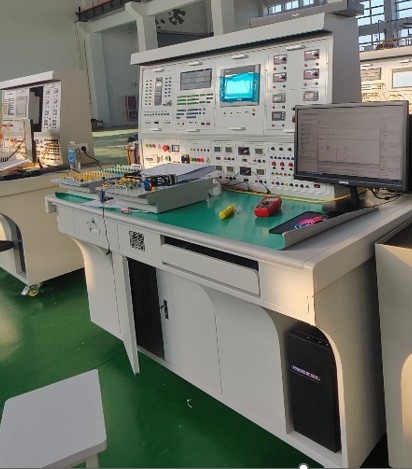

1、实训台

（1）实训台上体采用垂直操作屏，操作屏下方为控制屏，包含电源输入输出及控制部分、仪表等，操作屏上部为实训操作区，可安装 4 个标准挂箱，该区域上下均留出安装挂箱的卡槽。

（2）实训台桌面采用高密度压缩板，表面防水、防火、坚固耐用。

（3）实训台下方为抽屉和储物柜，预留电脑间，挂箱间，并可根据用户需要进行配置组合。

（4）实训台以微机灰和灰黑色调为主，整体感官上色彩明快、简洁大方。

（5）实训台为四挂箱式结构，可同时挂接四个挂箱。

（6）尺寸 1750mm×800mm×1500mm。

2、电源屏

（1）漏电保护总电源开关 1 只；

（2）急停按钮 1 只；

（3）电源供电指示灯 1 只；

（4）三相电源指示灯 3 只；

（5）熔断器 3 只；

（6）交流 380V 电源输出 2 组（插座输出和叠插接口输出各 1 组）；

（7）交流 220V 电源输出 4 组（插座输出 3 组和叠插接口输出 1 组）；

（8）直流 24V 直流稳压电源 2 组（数字显示电压表、电流表）；

（9）直流 0～±10V 可调电源输出 2 组（数字显示电压表、电流表；调节电位器采用高精度多圈电位器）。

（11）自复位红色按钮，数量 3 只；

（12）自复位绿色按钮，数量 3 只；

（13）两档旋钮开关，数量 3 只；

（14）熔断器（带熔丝），数量 3 只；

二、实训模块

1、PLC 模块 1

挂箱采用标准结构，与 PLC 实训台完全匹配。参照或相当于西门子 PLC-1200：

（1）S7-1200 CPU 1215C 6ES7 215-1AG40-0XB0，1 个

（2）SM 1223 PLC 数字量扩展模块 16DI 24DC/16DO 24DC 6ES7 223-1BL32-0XB0 数量 1 个

（3）西门子 S7-1200 SM 1234 PLC 模拟量扩展模块 4*13位输入/2*14 位输出 6ES7 234-4HE32-0XB0 数量 1 个

（4）CM1241 RS485 6ES7241-1CH32-0XB0  通信模块，数量 1 个

（5）数字量输出点通过微继电器转接后引出，印刷标识与 PLC 模块一致

2、PLC 模块 2

挂箱采用标准结构，与 PLC 实训台完全匹配。参照或相当于西门子 PLC-300：

（1）导轨，480 mm，数量 1 根

（2）负载电源，PS 307；AC 120/230V，DC 24V，2A，数量 1 个

（3）CPU 314C-2 PN/DP (24DI, 16DO, 4AI, 2AO, 1 PT100)，数量 1 个

（4）微型存储卡，128 KB，数量 1 个

（5）数字量输出 8DO，24V DC，2A；电位隔离，数量 1 个6ES7 322-1BF01-0AA0

（6）模拟量模块 4 AI，2 AO；无电位隔离，数量 1 个6ES7 334-0CE01-0AA0

（7）编程电缆，数量 1 根

（8）数字量输出点通过微继电器转接后引出，印刷标识与 PLC 模块一致

3、模拟实训模块 1

挂箱采用标准结构，与 PLC 实训台完全匹配。

机械手抓取/四层电梯

4、模拟实训模块 2

挂箱采用标准结构，与 PLC 实训台完全匹配。

电镀生产线模拟控制/洗衣机模拟模拟控制

5、模拟实训模块 3

挂箱采用标准结构，与 PLC 实训台完全匹配。

电机线路控制/七段译码器显示/天塔之光控制/小车运动控制

6、模拟实训模块 4

挂箱采用标准结构，与 PLC 实训台完全匹配。

水塔水位自动控制/成型机控制/自控轧钢机控制/多种液体混合控制

7、模拟实训模块 5

挂箱采用标准结构，与 PLC 实训台完全匹配。

接触器，数量 4 只（主触头 3 对，辅助出头 5 对）、热继电器，数量 1 只、中间继电器，数量 6 只、时间继电器， 数量 1 只

8、模拟实训模块 6

挂箱采用标准结构，与 PLC 实训台完全匹配。开关量调试模块

1)指示灯单元 指示灯 24 位（8 红、16 绿），工作电压DC24V

2）数码管单元，数量 2 组字位数:1 位屏幕尺寸:1.2 英寸发光颜色:红色8 字高度: 1.2

外形尺寸:40.80x28.80x10.50mm 数码管为 7 段数码管带小数点显示工作电压：DC24V

4）开关按钮单元 按钮开关组，数量 8 组（4 个点动、4 个保持）， 自锁开关，数量 8 组按钮的按下和弹起状态可以明显区别，按钮选择优质产品。

9、模拟实训模块 7

挂箱采用标准结构，与 PLC 实训台完全匹配。

X62W 万能铣床控制、T68 镗床控制模拟实验模

10、PLC 数字量挂箱

采用标准结构，与PLC 实训台完全匹配。

包含 10 路自锁定开关，10 路自复位按钮和两路数码管指示，20 路指示灯

11、固态继电器模块

固态继电器模块挂箱 4 路固态继电器，面板明确标识固定器接口，灯 8 路，8 路自锁定开关，8 路自复位按钮；

12、PLC 模拟量模块挂箱

挂箱采用标准结构，与PLC 实训台完全匹配。

实训挂箱配套 4 路 0-20mA 模拟量输出，每路输出配套可调电位器可调节电流输出，电流表实时显示电流值，输出带有保险丝做短路保护，通过护套插孔输出可连接 PLC 的模拟量模块。挂箱同时提供四块显示仪表，输入 0-20mA 电流时可对应显示 0-100 范围，挂箱整体采用三孔电源线供电。

13、变频器主机模块

挂箱采用标准结构，与 PLC 实训台完全匹配。

变频器型号：参照或相当于西门子G120C变频器，三相AC380 交流电源供电，0.75KW。

14、触摸屏模块

挂箱采用标准结构，与 PLC 实训台完全匹配。参照或相当于西门子 KTP700

15、手持式模拟量输出

型号：参照或相当于 HXHDBOXAO（升级版）

（1）额定电源电压 DC15-27V，同时可通过 USB 接口供电；

（2）1 路模拟量输出，可选择使用电压型（0/2-10V）或电流型（0/4-20mA）；

（3）电压型、电流型输出及显示一键切换；

（4）壳体尺寸 85*50*22mm。

16、光电测速表

参照或相当于胜利 VC6236P（光电接触两用）

（1）采用微型计算机技术，光电技术和抗干扰技术等多项先进技术，无需接触就能准确地测量出转速值显示器。

（2）5 位 10mm 液晶显示屏测试范围：2.5～99,999 转/分（r/min）；

（3）分辨率：0.1 转/分（2.5～999.9 转/分）1 转/分（1000 转/分以上）；

（4）测量精度：±（0.05%n+1d） 采样时间：1.0 秒（60 转/分以下）；工作电源：DC5V（两节五号干电池）。

17、模拟实训模块

参照或相当于星三角启动电机；电源 380V； 功率 180w   2台
