 一、装置概述

       随着制造业转型升级的快速推进，企业对机电专业技术技能型人才的需求也随着改变，企业更需要具备机电设备的使用、调试和维护综合能力，能从事机电设备产品的检测、使用、维护与管理等工作岗位能力的人才，如何为制造企业培养具备机电专业综合能力的专业人才，如何有效评价机电专业人才是否具备相应的综合技术技能，就显得非常重要。

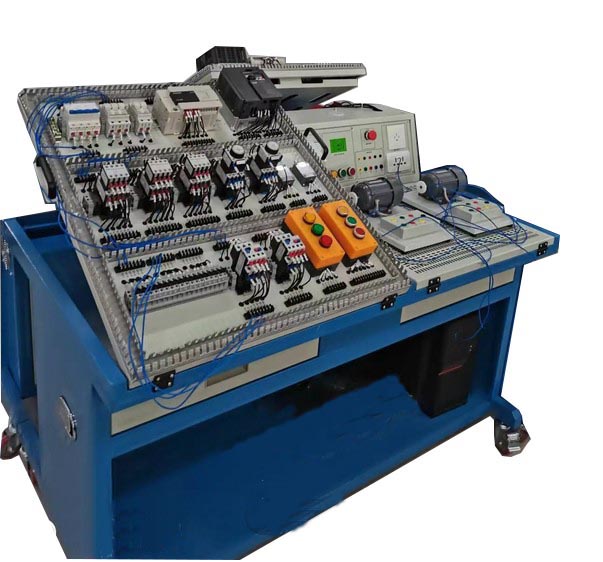

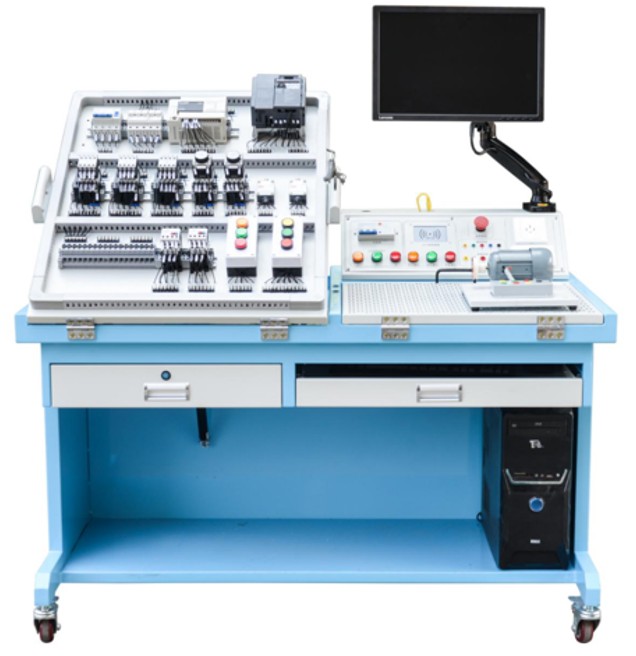

机电综合实训考核平台是为满足机电专业人才培养和考核需求，以学生综合职业能力发展为主线，遵循技术技能型人才成长规律，满足机电专业通用性技能学习实训的基础上，融入技能评价、信息化考核系统、机械装配虚拟仿真平台等的实用功能，一方面完成学生的技能训练功能，一方面可以用于学生的技能评价。

二、装置构成

机电综合实训考核平台由智能电源管理模块、电气考核模块、电气实训模块、电气接线智能检测软件等组成，各模块之间相互配合可完成对电机基础实训电路的训练测试、自动接线检测、成绩归档等内容，满足机电专业电气实训考核的要求。

三、产品参数

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1400mm×860mm×1010mm；

4、整机功耗：≤1.8 kVA；

5、安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。

四、设备功能

*1、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

*2、电气考核模块

功能特点：多种实训电路、多角度调节机构、自由刹车系统、智能接线检测

该模块为装置电气考核模块，用于学生电气接线实训和考核。考核模块采用PLC主机、变频器、国内一线品牌的电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板、角度调试机构等构成，具体功能如下：

多种实训电路：可选配不同器件进行组合成多种类型的实训电路，完成不同实训内容。

多角度调节：角度调试机构根据人体工程学设计，通用安装板可在0-70度调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。

*3、电气自动检测模块

电气自动检测模块可以配合电气考核模块完成对学生的电路检测，自动判断学生接线情况，可实现对学生接线的接线次数、接线数量、接对数量、错误连线等信息进行可视化的显示。

*4、电气实训模块

该模块为开放式网孔板，用于电气安装接线实训，包含通用网孔板、角度调试机构、电气器件等构成。可以让学生更好的掌握电气的设计、安装、调试与优化等技能，具体功能如下：

安装便捷:模块采用网孔板式结构，安装快捷、方便、空间利用率高。

多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-70度多档位手动调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。

自由搭建多种实训电路:学生可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。

*5、机电理实一体化考核软件

1）软件分为两大功能模块，分为理论考试模块和接线考核模块。

2）理论考试模块能够实现本地模式和联机模式，本地模式理论考核可以直接调用本地题库。联机模式需要教师端向学生端发放统一的试题内容。

3）理论考试部分可以通过软件对每一道题进行试题编辑，每道题都可以设置题型，题目，标准答案，分数、可以选择插入图片，总分为所设试题分值累加。

4）理论考试可以直接导入题库模版，可以添加新的试题模版。

5）设置考核时间。联机模式点击开始考试，下发试卷。学生开始答题。软件自动评分，上传每个学生的分数。

6）学生理论答题时固定显示学生姓名、考号、用时时间、题目数量、总分等信息。答完一道题，点击下一题，切换到下一题的答题界面。也可以点击上一题，返回上一题界面，修改上一题的答案。

7）理论考试时，右边固定显示所考试题的题号，并有对应题目的答题状态，点击对应的题号跳转到对应题的答题界面。已答题的题号后，显示考生作的答案。

8）答完试题，点击交卷，显示得分情况，及错题做出标记。并将分数上传至教师端。

9）接线考核模块，按照接线考试所设项目原理图，在电气考核模块上完成接线。

10）接线考核模块界面有多个项目的接线原理图，考试时由教师端下发考试对应的项目试题，考试项目原理图可通过软件扩充，通过电气元件符号画出原理图，作为新的考核项目

11）完成接线可在软件上进入接线检查界面，接线检测界面会对接线数量、接线次数、接对数量进行可视化的显示。

12）检测模式，进行接线检测。接线检测有三次机会，前两次为试检测，第三次为正式提交接线答案；显示需接线数量、接线提交答案的次数、以及接线正确数量；

13）接线检测完成，学员通过安全连线将电气考核模块与所述智能电源管理模块中的考核用电连接，插接完成后所述电气接线检测单元从检测模式进入正常模式；

14）当接线完全正确时，电气考核模块通电，同时考核用电通电指示灯（设备上）点亮，当接线错误时不通电；

*6、智能教学测控仪（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

五、实训项目

1、电气实训项目

1.1掌握电气线路线图的符号；

1.2掌握电气线路图的器件选择；

1.3掌握用万用检测电气元器件方法；

1.4掌握用万用测量电压、电阻、电流的方法；

1.5掌握三相异步电机的自锁控制控制线路的接线；

1.6掌握三相异步电机的正反转控制线路的接线；

1.7掌握三相异步电机的连续与点动混合控制线路的接线；

1.8掌握三相异步电机的顺序控制线路的接线；

1.9掌握三相异步电机的多地控制线的接线；

1.10掌握三相异步电机的Y—△降压启动控制线路的接线；

2、PLC实训项目

2.1掌握PLC基本指令的使用；

2.2掌握PLC的联机控制的操作；

2.3掌握PLC控制三相异步电机启停控制的接线和程序；

2.4掌握PLC控制三相异步电机顺序启停控制的接线和程序；

2.5掌握PLC控制三相异步电机点动和自锁控制的接线和程序；

2.6掌握PLC控制三相异步电机Y—△降压启动控制的接线和程序；

2.7掌握PLC控制三相异步电机多地控制的接线和程序；

2.8 掌握PLC控制三相异步电机正反转控制的接线和程序；

2.9 掌握PLC控制三相异步电机自动往返控制的接线和程序；

2.10掌握PLC控制三相异步电机的调试；
