一、产品概述

1、功能与应用：

工业电气综合实训装置专为满足《机床电气控制技术》、《电气控制技术》、《电力拖动技术》等课程的教学需求而设计，适用于教学实训、实操考核及电工职业等级技能鉴定。平台能够完成万能铣床、普通车床的电气控制线路，故障分析与排除考核，有效提升学生对机床设备电气维修技能的理解和掌握。

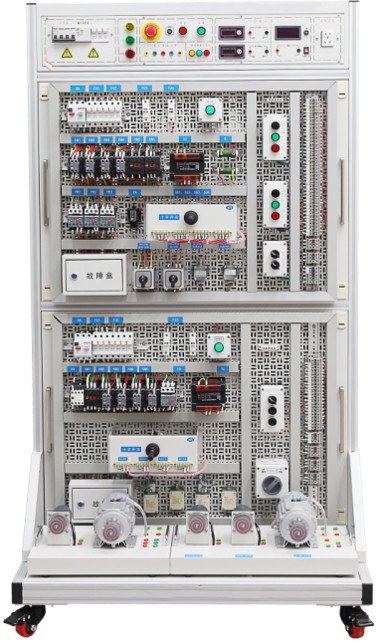

2、结构设计：

采用立式双面结构，占地面积小，操作直观便捷。配置电气控制模块、机床电气考核排故模块、电机模块等，相互独立，可灵活上下更换位置，满足多样化教学需求。

二、产品特点

立式双面结构：占地面积小，美观且实用性强。

直观性强：所有电气元件均固定在表面，便于观察与学习。

灵活互换：机床挂板尺寸一致，可快速更换位置，适应不同教学场景。

智能设故：无线智能故障设置、故障排除、参数设定、信息反馈、考核评分等功能。

真实排故体验：通过电气原理图标记故障位置，模拟真实工作环境，提升学生排故能力。

三、技术性能

1、输入电源：三相五线AC380V±10% 50Hz

2、装置容量：≤1.5kVA

3、外形尺寸：1000×1000×1800mm（长×宽×高）

4、安全保护：具备接地保护、短路、漏电保护功能

*5、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台软件（正版软件、招标现场需提供版权证书核查和演示）组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

四、基本配置

1、电源屏（双面相同配置）

1.1、总电源配置4P漏电保护器，配备电压指示表、启动/停止/急停按钮。

1.2、提供三相五线AC380V及单相AC220V电源，集成高精度直流信号源及DC24V直流电源。

1.3、可调直流电压：0～10V可调输出；可调直流电流：0～20mA；

2、A面配置

2.1、电力拖动考核板（一） 1块

漏电保护开关1只、熔断器3只、时间继电器1只、交流接触器3只、急停开关1只、指示灯3只、热继电器1只、按钮开关3只和接线端

2.2、电力拖动考核板（二） 1块

包含行程开关4只、主令开关1只、万能转换开关1只、交流接触器1只、热继电器1只、电子时间继电器2只、指示灯1只、按钮1只、端子排18只等；

2.3、照明电路考核板 1块

包含透明式电能表1只、四位灯开关1只、启辉器1只、整流器1只、灯管1根、指示灯1只、端子排9只等；

3、B面配置

3.1、X62W铣床电路智能化实训考核挂板   1块

包括断路器 1只、按钮开关8只、主令开关2只、指示灯黄1只、绿2只、红3只、红2只、熔断器3P 2只、1P 2只、交流接触器6只、热继电器3只、杆式电阻2只、号码管1套、安全插座黄4只，绿4只，红4只，蓝3只，黑1只、把手1对、导轨15cm、接线端子10只、智能考核板1块。让学生掌握X62W铣床的电气工作原理以及其排故的技能，与答题器配合可完成智能化实训考核

3.2、CA6140 车床电路考核挂板   1块

包括三相漏电保护开关1 只、按钮 3只、主令开关 2只、指示灯黄36V 1 只、绿36V 1 只、红36V 2 只、红220V 1 只、熔断器3P 2 只、熔断器1P 2 只、交流接触器127V 3 只、变压器380V/127V 36V 1 只、热继电器2 只等

3.3、无线液晶答题器   1台

与智能化实训考核挂板匹配，液晶人机界面，中文显示，显示信息量更多、更直观；带1条1000mm  26针排线，用于单工位实训设备考核；

用户可选择通过液晶答题器与考核挂板组成无线故障设置系统，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、信息反馈、考核评分等功能。

*4、机床电气实训仿真软件（正版软件，投标文件中提供著作权证书和逐条演示一下内容）

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1）软件包含不少于12种常见机床电路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通车床； C6150普通车床；C650-2 ；Z35摇臂钻床； Z3040B摇臂钻床；Z3050钻床； X62W万能铣床；T68卧式镗床；M1432万能外圆磨；KH-20/5t 桥式起重机。

2）每个机床电路包含：①结构组成②器件认识③原理介绍④接线练习⑤故障检查⑥习题练习⑦书写和清除功能。

3）结构组成菜单为介绍各种机床的结构组成；器件认识介绍各机床电路的执行元件接触器热继电器和机床运动指令元件如按钮，十字开关等元件的作用；原理介绍展示各机床电路原理图，可对机床电路原理图进行控制操作，对线路接通时的状态用不同颜色区别，操作开关等原理图符号相应的执行器件进行动作原理仿真；接线练习可以进行模拟真实机床电路器件进行示教接线、实训接线考核和一键连接所有线路，连接完成可进行机床电路运行仿真；故障检查每种机床设有不同故障，根据不同故障现象用模拟万用表进行故障检查，确定故障点系统会进行提示，鼠标右键恢复故障完成机床电路排故训练；习题练习可进行12种机床电路知识书面考试练习，答题完毕系统自动进行评判；书写和清除功能用于教师示教功能，可在屏幕上进行标注提示，清除功能为清除屏幕标注。

*5、电工基本技能仿真软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

*6、智能教学测控单元（整个教室配置1套）

系统采用一体化设计（拒绝采用功能拼凑型），≥7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测、虚拟万用表功能七大功能模块。

7、电机模块配置

7.1、三相电机180W/Y/△ 带离心开关  1台

7.2、三相电机180W/Y/△ 2台

五、实训项目

1. 照明电路安装

2. 日光灯电路安装

3. 时间继电器切换的双速电动机控制电路

4. 点动与连续转动电路连接

5. 按钮联锁的正、反转电路连接

6. 接触器联锁电动机正、反转电路连接

7. 接触器和按钮双重联锁正、反转连接

8. 电动机定子绕组串联电阻启动控制电路连接

9. 按钮切换的Y-△启动控制电路的连接

10. 时间继电器切换的Y-△启动控制电路连接

11. 电动机半波整流能耗制动控制电路连接

12. 电动机全波整流能耗制动控制线路

13. 电动机反接制动控制电路连接

14. 电动机往返行程控制电路连接实训

15. 电动机顺序启动控制电路连接实训

16. 电动机定时转动运转控制电路连接

17. 按钮切换的双速电动机控制电路连接

18. CA6140 车床电路考核

19. X62W铣床电路实训考核
